Q-100B金相試樣自動切割機

更新時間：2020-08-18 15:54:53點擊次數：次

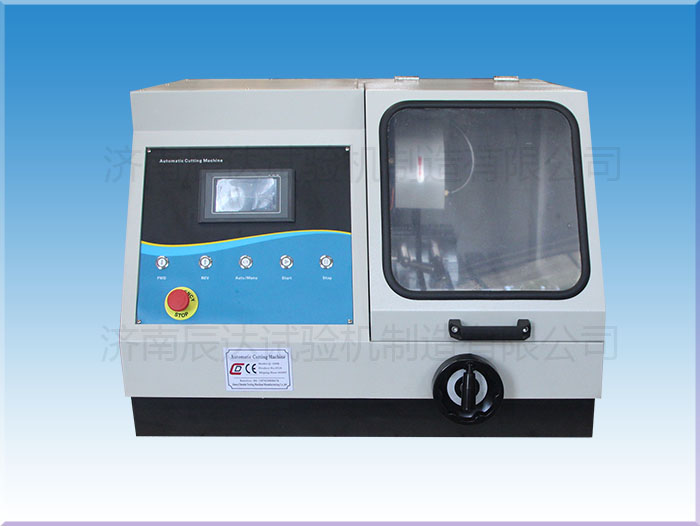

Q-100B金相試樣自動切割機

概述：

Q-100B型切割機是由機身、電控箱、切割室、電機室、冷卻系統等部件組成。本切割機不但可以切割直徑為100mm(管件)以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗必備的制樣設備之一。

二、技術指標

1、鋼殼體	8、封閉式切割
2、超大切割室	9、取樣結束切割刀自動復位功能
3、手動/自動雙重切割方式	10、切割前可預調進刀速度
4、屏顯式控制系統，直接選擇切割速度	11、主機、冷卻系統一體式
5、自動2通道冷卻系統，避免試樣塊燒	12、工作臺Y向移動行程200mm
6、實時跟蹤顯示進刀深度（液晶數顯）	13、進刀行程可設定
7、模式化編程更適合批量切割取樣
技術規格
切割室外殼	鋼板
最大切割直徑	100mm（管材）
進刀深度跟蹤	液晶數顯
平臺Y向移動	200mm
切割臺尺寸	280X310mm
切割片規格	350X2.5X32mm
夾持臺規格	夾具臺分左右，中央切刀口
切割方式	手動/自動
送給方式	任意調節（手，自兩用）
切割速度	最大為0.25mm/s,自動切割方式可以選擇：間歇式切割（金屬工件）與連續切割（非金屬工件）
進刀距離	根據需要設定
復位方式	自動復位
冷卻系統	自動（水冷2通道）
水箱容量	80L
主軸轉速	2100r/min
電機功率	3.3KW
機臺形式	臺式
外形尺寸	800×880×600mm
電源	380V
重量	240KG
