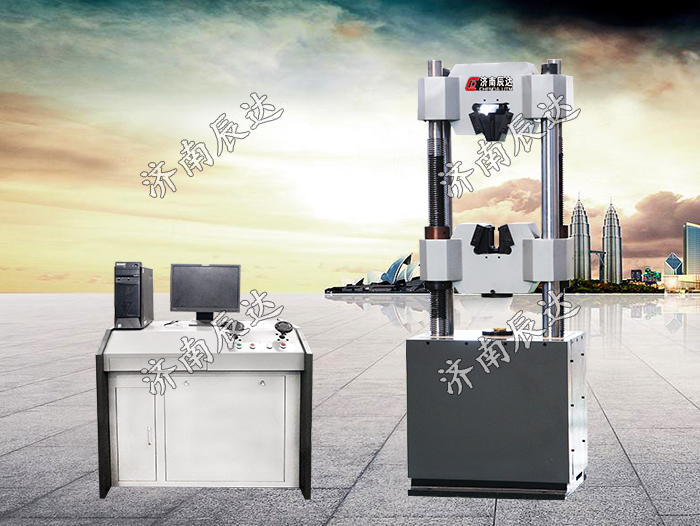

30噸萬能試驗機改造（改為屏顯式）

更新時間：2017-09-09 10:54:06點擊次數：次

30噸萬能試驗機改造（改為屏顯式）試驗過程采用液壓手動加荷、傳感器測力、計算機屏幕實時顯示、具有自動存儲打印功能。試驗完成后自動求取材料的最大力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等試驗結果。

軟件系統采用標準數據庫設計，功能強大但使用簡單。電子測量采集試驗數據、自動分析、打印報表和曲線。本系統適合濟南、長春、紅山、申克、廣州等廠家的全系列液壓萬能試驗機的技術改造。

一、改造方法：

在原有試驗機的測力計上加裝高精度液壓傳感器；

增加計算機一臺，打印機一臺，并在計算機內加裝AD800測控電氣系統一套；

在計算機上安裝專用MaxTest通用軟件一套；

測控信號通過MaxTest軟件在計算機上進行數據處理和數據管理。

二、主要指標：

最大試驗力：300kN；

試驗機等級：1級；

試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；

試驗力有效測量范圍：2%～100%FS；

力分辨率：1/300000；

試驗力測量準確度：優于示值的±1%；

引伸計標距：50mm；

變形測量范圍：0-15mm；

變形有效測量范圍：2%～100%FS；

變形分辨率：最大變形的1/300000；

變形測量準確度：優于示值的±0.5%；

位移測量范圍：0～250mm；

位移示值極限誤差：優于示值的±1%；

位移分辨率：0.01mm；

軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面；

三、功能介紹：

全系統無電位器等可調器件，用戶使用方便；

系統全數字設計，精度高、穩定、安全；

系統采用數字調零和參數標定；

系統控制參數可以自動標定，不會出現技術人員走后系統無法使用；

試驗結束后，系統自動分析試驗數據和曲線，也可在人工干預下分析；

可按客戶的要求定制特殊的試驗報告；

系統軟件集成GB/T228-2002等三十多種國家標準或試驗方法；

軟件簡單明了，易于操作；

軟件可以顯示負荷的加載速度；

通過網絡可以查詢、打印、瀏覽試驗數據。
